026
PUERTAS
Puerta 2 hojas
apertura exterior
Puerta 1 hoja
apertura interior
Puerta 2 hojas
apertura interior
Puerta replegable
suspendida de 4 hojas
Principio de unión de los perfiles de hoja
y marco en la parte superior
.
Detalle de la bisagra inferior 1637 para
adaptación del freno empotrado en el suelo.
Dimensiones y pesos máximos:
H: 2,35 m x L: 1,40 m por hoja
120 Kg. por hoja.
Capacidad de acristalamiento:
Mediante junquillo y junta EPDM
calidad marina, de 6 a 30 mm.
Descriptivo de los elementos:

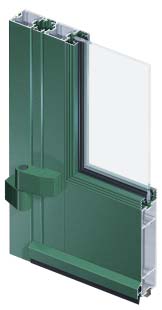

Hoja y marco coplanarios, de 42 mm.
de módulo.
En la parte inferior
, doble estanqueidad
con felpa y junta en el perfil
vierteaguas.
Bisagras de aluminio regulables, con
eje de acero inoxidable y carcasas
de poliamida con excéntrica.
Distintos tipos de cerradura de 1, 2 y 3
puntos de cierre.
Distintos tipos de manetas y tiradores.
Opciones:
Posibilidad de equipar la puerta
con freno empotrado en el suelo.
Junquillos con acabados rectos
y redondos.
Composiciones con fijos laterales
o superiores.
Compatible con el sistema Technal.
Aplicaciones:
Puerta de 1 ó 2 hojas.
Composiciones con fijos
Puertas replegables suspendidas.
APLICACIÓN PUERT
A
REPLEGABLE SUSPENDIDA
Dimensiones y pesos máximos:
H: 2,30 m x L: 1,20 m por hoja
75 Kg. por hoja.
Capacidad de acristalamiento:
Mediante junquillo interior y junta
EPDM calidad marina, de 6 a 30 mm.
Descriptivo de los elementos:
Perfil marco y hoja de 42 mm. de
módulo coplanarios.
Unión a inglete con perfil zócalo de
168 mm. en la parte inferior.
Estanqueidad:
T
anto en la parte vertical como en la
superior de la hoja, la estanqueidad
se obtiene mediante una doble junta
EPDM de calidad marina. En la parte
inferior (zócalo), se consigue gracias a
un perfil vierteaguas exterior y felpudo.
Articulación y rodamientos:
La articulación se obtiene gracias a
bisagras de aluminio regulables, con
eje inoxidable, camisas de poliamida
y eje excéntrico.
El deslizamiento de las hojas, hasta la
apertura total, es por medio de
bisagras suspendidas con ruedas
(cojinetes de agujas) guiadas por un
perfil rail. El guiado inferior de las hojas
se obtiene mediante un eje inoxidable
y un rodillo de teflón introducido en
un perfil rail empotrado en el suelo.
Cerraduras:
Permite la aplicación de cerraduras
de 1, 2 ó 3 puntos. Muy funcional,
la puerta replegable suspendida PL
ofrece la posibilidad de aperturas de
grandes dimensiones gracias a un
número ilimitado de hojas.
Opciones:
Posibilidad de utilizar junquillos
rectos o curvos.
T
ambién puede optarse por un perfil
zócalo de 84 mm. de alto.
Puerta PL
Ficha técnica
