102
VENTANAS
Los perfiles horizontales y verticales de
marco se atornillan, consiguiendo un
ensamblaje perfecto.
El ensamblaje del perfil de hoja se realiza con
escuadra de tetones o de pasador y se refuerza
con dos escuadras laterales encoladas.
Dimensión máxima:
H: 2,5 m x L: 2,5 m (1 hoja)
Dimensión mínima:
H: 1,28 m x L: 0,750 m (1 hoja)
Peso máximo:
300 kg por hoja
Capacidad de acristalamiento:
Mediante junquillo interior recto y junta
de EPDM calidad marina para espesores
de acristalamiento de 8 a 39 mm.
Mediante junquillo interior curvo y
junta EPDM de calidad marina para
espesores de 10 a 34 mm. (GT)
Descriptivo de los elementos:
Perfil marco de 126 mm de módulo,
provisto de ranuras (interior-exterior)
para la colocación clipada de
vierteaguas, tapajuntas, perfiles de
registro y guías de persiana. La
unión del travesaño y montante es
a corte recto y fijada con tornillos.
Tiene un perfil de recogida de posibles
aguas de condensación incorporado
en el mismo perfil de marco.
Perfil de hoja perimetral de 56 mm.
de módulo, con unión a 45°
y
fijación por escuadras.
Perfil de cruce superpuesto y fijado
con tornillos ocultos que sirve a la
vez de tapeta lateral al perfil de hoja.
Estanqueidad:
Doble junta perimetral de EPDM,
calidad marina, que actúa a
compresión en el momento de
cierre.
Estanqueidad en el cruce mediante
doble junta de EPDM, calidad
marina, además de una doble felpa
en toda la altura. Talones de
estanqueidad específicos, superior
e inferior, atornillados o remachados
al perfil de marco.
Estanqueidad entre el perfil de
marco horizontal y vertical mediante
piezas planas troqueladas de EPDM
adhesivas doble cara.
Cierres:
Cierres asegurados por dos, tres o
hasta 4 puntos en alturas máximas.
Herrajes:
Incorpora herraje elevable que
permite un fácil deslizamiento de
hoja incluso en grandes pesos y
dimensiones.
En posición abierta la hoja elevada
obliga
a trabajar al rodamiento y permite
una aireación controlada al no existir
contacto de la junta con el marco.
En posición cerrada ofrece una
perfecta estanqueidad en todo
el perímetro al actuar las juntas
comprimidas por el peso de la hoja.
Los rodamientos están constituidos
a base de carros de 4 rodillos de
PVC con fibra endurecida y cojinetes
de agujas.
Las distintas piezas de herraje son
de acero de alta calidad, fundición
de zinc y aleaciones de aluminio,
según el material las superficies
están galvanizadas, cromatizadas
o anodizadas.
Opciones:
Corredera elevable standard GT
.
Corredera elevable con ruptura
térmica GTi.

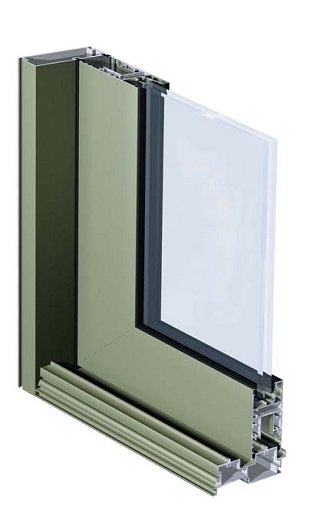

Ventana GT - GTi
Ficha técnica
Balconera 1 hoja
corredera y 1 hoja fija
Balconera
2 hojas correderas
Balconera
3 hojas
Corredera GTi
Aplicación
H x L (mm)
Clasificación
Balconera 2 hojas
2100 x 2660
3 / 5A / A3
Corredera GT
Aplicación
H x L (mm)
Clasificación
Balconera 2 hojas
2100 x 2660
A3 E2 VE
